NB 100-160/160-140 EUPAF2ABAQE

Артикул № 98744291
Кол-во
шт.
1 шт.
2 шт.
3 шт.
4 шт.
5 шт.
10 шт.
100 шт.
500 шт.
999 шт.
Описание

NB 100-160/160-140 EUP AF2ABAQE

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.

Характеристики
Спецификация
Технические данные
Номинальный расход
113.2 м³/ч
Номинальный напор
4.833 м
Тип установки уплотнения
Одинарное
Скорость насоса, при которой рассчитаны его характеристики
1440 об/м
Диаметр вала
24 мм
Код торцевого уплотнения вала
BAQE
Вал
EN 1.4301
Материалы
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Корпус насоса
ASTM class 35
Монтаж
Максимальная температура окружающей среды
60 °C
Макс. рабочее давление
16 бар
Допустимое давление
PN 16
Размер всасывающего патрубка
DN 125
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P
2.2 кВт
Номинальное напряжение
3 x 220-240D/380-420Y В
Номинальный ток
8,80-8,05/5,10-4,60 A
Пусковой ток
900-900 %
Номинальная скорость
1440 об/м
Количество полюсов
4
Степень защиты (IEC 34-5)
55 (Protect. water jets/dust)
Класс изоляции (IEC 85)
F
Тип электродвигателя
100LA
Другое
Вес(Нетто)
86 кг
Вес(Брутто)
103 кг

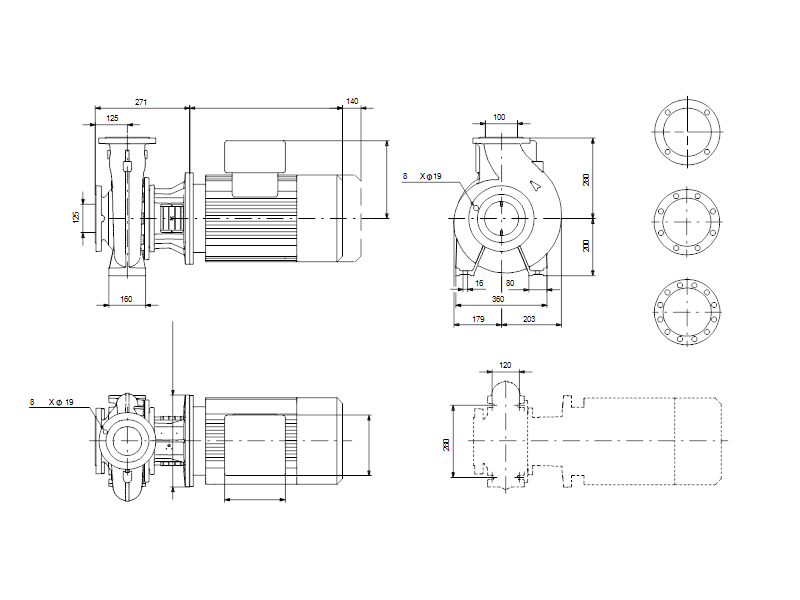

Габаритный чертёж
Документы
Сертификат соответствия
Скачать
Руководство по монтажу и эксплуатации
Скачать
